אילו צורות של צינור HDPE ניתן לייצר באמצעות מכונת ייצור אביזרי צינור?

מָבוֹא

בעת תכנון מערכות צנרת תרמופלסטיות מותאמות אישית להעברת מים, גז ונוזלים תעשייתיים, אביזרי הזרקה יצוקים מראש לא תמיד יכולים להתאים לדרישות הפריסה המותאמות אישית. זה המקום שבו אמכונת ייצור אביזרי צינורנכנס לפעולה. כפי שכיסינו במאמר הקודם שלנו עלרישום נתונים של רתך היתוך קת, אביזרי HDPE מיוצרים בסדנהלהסתמך בקפדנות על היתוך קת נמס חם מבוקר, עם עקיבות מלאה לריתוך כדי לעמוד בתקני ISO 21307 ו-DVS 2207. מכונת ייצור אביזרי צינור (הידועה גם בשםרתך היתוך קת רב-זווית) מייצרת אביזרי HDPE מותאמים אישית ממקטעי צינור HDPE ישרים, במקום חלקים מוגמרים בהזרקה.

 צורות התאמת HDPE מיוצרות על ידי מכונת ייצור צינורות

מוצרי הליבה הנוצרים במכונת ייצור צינורות תרמופלסטיים זו הם אביזרי HDPE מרותכים בהתאמה אישית. ארבע הצורות העיקריות הן אביזרי מרפק, טי, צלב ו-Y.

• מרפק HDPE: מרפקים מותאמים אישית בזווית, הנפוצים ביותר 45 מעלות ו-90 מעלות, יכולים גם לייצר זוויות כיפוף מותאמות אישית לא סטנדרטיות. זה משנה את כיוון זרימת הצינור, בשימוש נרחב עבור צינורות מים עירוניים ורשתות צנרת HDPE כימיות. מקטעי צינור שונים נחתכים ומתמזגים יחד ליצירת קטע המעבר המעוקל.

•



• טי HDPE (מתאים T): טי מפוברקת בצורת T יוצר הסתעפות של 90 מעלות מהצינור הראשי. חולצות מיוצרות בסדנא מועדפות עבור צינורות HDPE בקוטר גדול, במיוחד כאשר חולצות הזרקה סטנדרטיות אינן זמינות עבור צינורות גדולים.

•



• HDPE Cross Fitting:התאמת צולבת (ארבעה כיוונית) מחברת ארבעה צינורות בנקודת צומת אחת. הוא מפצל או משלב זרימה בשני כיוונים ניצבים, מאומצים לעתים קרובות ברשתות חלוקת מים גדולות.

•



• וויי מסוג HDPE Y: התאמה בצורת Y (ענף וויי), בדרך כלל זווית ענף של 45 מעלות או 60 מעלות. בהשוואה לטיז, Y wyes מספקים מעבר נוזלים חלק יותר, מפחיתים מערבולות ואובדן לחץ, המשמשים בדרך כלל לניקוז ולצנרת תהליך תעשייתי.

•



כל האביזרים המיוצרים הללו נבנים על ידי חיתוך צינור HDPE גולמי לזוויות הנדרשות ולאחר מכן איחוי חלקי צינור יחד במכונת ייצור אביזרי הצינור. הוא תומך בחומרים תרמופלסטיים PE100 HDPE, PP ו-PVDF לייצור סדנא בהתאמה אישית.

 כיצד מייצרת המכונה אביזרי HDPE מותאמים אישית

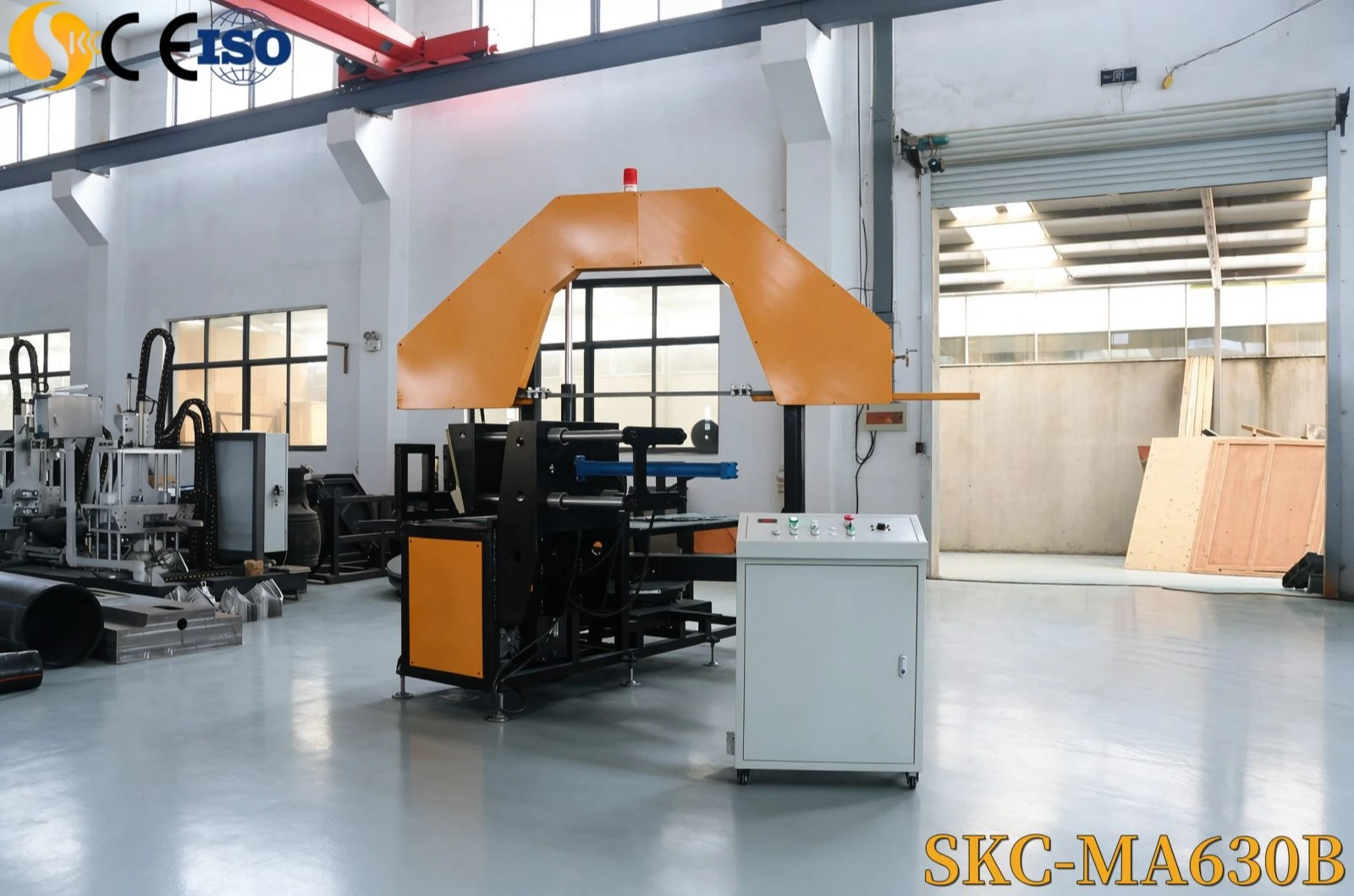

מכונת ייצור אביזרי הצינור, שלנורתך היתוך קת רב-זווית, משתמש בעקרון היתוך בתחת חם. חלקי צינור HDPE ישרים מהודקים ומיושרים, קצוות הצינור מחוממים למצב מותך, ואז נלחצים ומתמזגים תחת לחץ הידראולי מדויק ומחזורי קירור מבוקרים. דגמים רבים משלבים לוגר נתוני ריתוך כדי ללכוד אוטומטית כל פרמטר היתוך, מה שמתאים לדיון הקודם שלנו בהשוואה בין חצי אוטומטי לביןרתכי איחוי בטן אוטומטיים לחלוטין. רשומות אלו תומכות בבדיקת פרויקט ובעקיבות ארוכת טווח של צינורות.

 חיתוך צנרת לפני ריתוך: שלב הכנה חיוני

לפני העמסת צינור על רתך היתוך רב-זווית, יש לחתוך צינור HDPE גולמי למקטעים זוויתיים עם קצוות התאמה נקיים, מרובעים או משופעים. עבור פרויקטי ייצור של התאמת סדנאות, משתמשים בדרך כלל משלבים עבודת ריתוך רב-זווית עם מסור חיתוך רב-זווית. מסור זה חותך במדויק צינור HDPE לזוויות היעד, ומספק משטחי חיתוך חלקים ושטוחים, המהווה תנאי מוקדם להשגת חיבורי איחוי איכותיים למרפקים, טי, צלבים ואביזרים מסוג Y. קצוות חתוכים לקויים יובילו לאי-יישור, חרוזי ריתוך חלשים ובדיקת לחץ כושלת.

מַסְקָנָה

לסיכום, מכונת ייצור של אביזרי צינור (רתך היתוך רב-זווית) מייצרת ארבע צורות התאמת HDPE ליבות: מרפק, טי, צלב ו-Y-wye. אביזרי תרמופלסטיים מותאמים אישית אלה פותרים את המגבלה של אביזרי הזרקה סטנדרטיים עבור פריסות צנרת בקוטר גדול או לא סטנדרטי, וניתן לשמור את רישומי הריתוך לצורך ביקורת תאימות. כאשר מתכננים את זרימת העבודה של ייצור התאמת הסדנה, זכור שעבודת איחוי קת מרובה זוויות דורשת בדרך כלל מסור חיתוך רב זווית לחיתוך מדויק של זווית צינור לפני הריתוך.

אם אתה רוצה לדעת יותר על ביצועי חיתוך של מסור זה, עיין בבלוג הקודם שלנו:האם מסור חיתוך רב זווית יכול לבצע חיתוכים??
